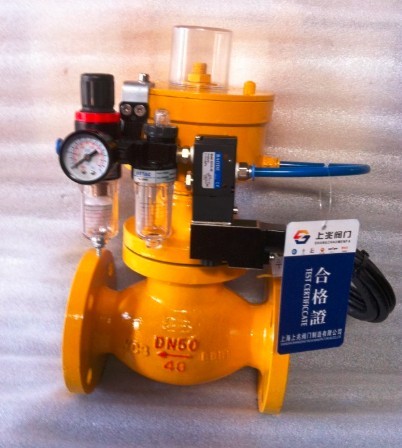

氨用緊急氣動切斷閥是上海上兆閥門制造有限公司研發設計的第二代氣動緊急切斷閥的新產品。氣缸采用活塞結構，您可以根據現場工況設置常開閥的長期開啟狀態，在維修、更換其他閥門或緊急情況下需要關閉。常閉閥安裝在儲罐的入口和出口處，通常是關閉的，只有在裝卸時才打開。雙向電磁閥通電、通氣、換向，實現啟閉動作。

常閉試驗:安裝完畢后，打開氣源，接通電源，給上部電磁閥通電。當閥門關閉時，電磁閥可以斷電和通電，或者斷電的閥門將保持關閉，但需要打開。當閥門打開時，電磁閥可以斷電和通電，或者斷電的閥門將保持打開。

常開測試:安裝完畢后，打開氣源，接通電源，給下電磁閥通電，通風。緊急切斷閥當氣源壓力進入下氣缸推動活塞上升時，電磁閥可以斷電，然后在閥門開啟時通電，或者斷電的閥門保持開啟狀態，需要關閉。當上電磁閥通電并通風時，氣源壓力進入下氣缸，推動活塞向下運動。當閥關閉時，電磁閥可以斷電然后通電，或者斷電的閥保持關閉。

電磁閥可在開關閥門后斷電，無需長時間供電，避免電磁閥線圈。

過熱會(huì )影響電磁閥的壽命。

當氨緊急氣動切斷閥在沒有外部氣壓的情況下操作時，逆時針旋轉手輪到頂部，閥瓣處于常開狀態。將手輪順時針旋轉到底，閥瓣處于常閉狀態。在自動化系統中使用時，截止閥與氣源配合，氣源壓力進入上氣缸關閉閥門，氣源壓力進入下氣缸打開閥門。

儀表:DN25 ~ DN200 材料:鑄鋼、304不銹鋼、316不銹鋼

閥體壓力:1.6MPa ~ 4.0MPa 氣源壓力:0.4MPa ~ 0.6MPa 溫度:-29~120℃，-40~120℃，蒸汽-29~300℃，訂貨時請注明介質和溫度。

所用介質:水、蒸汽、氣體、液化氣、液氨、氨、弱腐蝕性氣體。

手動和氣動操作說明:

1。手動操作:將手輪順時針旋轉到底，關閉閥門；逆時針旋轉閥門打開。

2。氣動操作:逆時針轉動手輪，直到定位桿停留在標尺的水平線上。將小手輪鎖在大手輪下面，防止人員誤操作。只需打開氣源壓力來操作閥門，無需再次操作手輪。

在供氣故障的情況下，閥門無法關閉。先松開大手輪下面的小手輪，再順時針轉動手輪關閉閥門，以防意外。

配件:空氣過濾和減壓閥、信號計數器。

給料機，防爆電磁閥24Vu002F220V可選，手輪手動裝置。

安裝方式:水平安裝。所有出廠超過六個月的閥門產品在安裝和使用前，都應進行壓力試驗。
