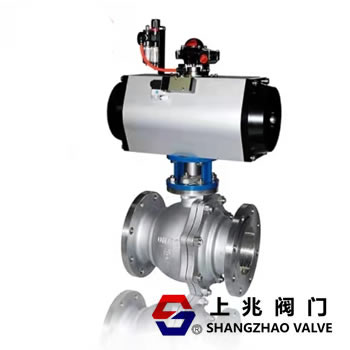

上海緊急切斷閥生產廠家：介紹計算氣動切斷閥，氣動球閥，氣動緊急切斷閥，液氨緊急切斷閥執行器耗氣量的方式，為用戶在選擇空壓機容量、儲氣罐容積的選型提供參考。

   耗氣量：是指氣缸運動時所消耗的壓縮空氣量和氮氣量，它的大小與氣缸的性能無關，但執行器容量大小是選擇空壓機批量的重要參數，氣缸的耗氣量與氣缸的活塞直徑，活塞的行程L以及單位時間往返次數有關。氣動執行機構的耗氣量分為靜態耗氣量和動態耗氣量，靜態耗氣量是不管執行機構是否動作,都需要消耗的。而動態耗氣量指的是執行機構開關動作時消耗的壓縮空氣量。

   通常、我們通過計算氣動型閥門，氣動調節型閥門的執行器來選擇空氣壓縮機的大小規格，通過計算開關型氣動執行機構的單行程耗氣量來選擇儲氣罐的容量。

1，動態耗氣量

   氣動執行機構的動態耗氣量通常采用動作一個行程的耗氣量來表示(升/行程),或者采用單位時間內的耗氣量來表示(升/分鐘、立方米/小時)。動態耗氣量等于執行機構容積乘以每小時動作的行程數,再轉化成標準狀。

則,工作氣源壓カ5bar時,動態耗氣量：

QM1=V×3600/t ×6

執行機構的容積等于氣缸截面積乘以行程,直接使用氣缸直徑,單位使用米,

則,執行機構的容積：

V=JI.(D2/4)×(S× 10-9)

2，靜態耗氣量

   調節型氣動行機的靜態耗氣量等于所有定位器、電氣轉換器等噴嘴擋板靜態耗氣量之和。對于單臺氣動行機構,靜態耗氣量比較小，但是對于調節型氣動執行機構比較多的整個電廠,靜態耗氣量之和不能忽略不計了。

   開關型氣動執行機構的靜態耗氣量為0(不考慮泄露情況),所以開關型氣動執行機構的耗氣量就是動態耗氣量。而在電廠應用的開關型氣動執行機構一般情況下,不會(huì )頻繁動作,但是起機時通常向反方向動作一次。開關型氣動執行機構動態耗氣量等于執行機構單行程耗氣量,即氣缸容積轉化成標準狀態。

則,工作氣源壓力5bar時,開關型執行機構動態耗氣量:

Q2=∑QM2

執行機構的容積等于氣缸截面積乗以行程,直接使用氣缸直徑D、單位使用米,

則,執行機構的容積:

V=JI.(D2/4)×(S× 10-9)

備注:

執行機構缸徑:D(mm)

執行機構行程:S(mm)

行程時間:t(s)

每小時動作的行程數:3600/t(行程/h)

執行機構的容積:V(m3)

調節型執行機構動態耗氣量:QM1(Nm3/h)

開關型執行機構單行程的動態耗氣量:QM2(m3/行程)

執行機構靜態耗氣量:QS(Nm3/h)

同時動作率:n(%)

調節型氣動執行機構的耗氣量:Q1(Nm3/h)

開關型氣動執行機構的耗氣量:2(Nm3/行程)
