氨氣電動緊急切斷閥的機能先容
日期： 23-03-19 閱讀次數：

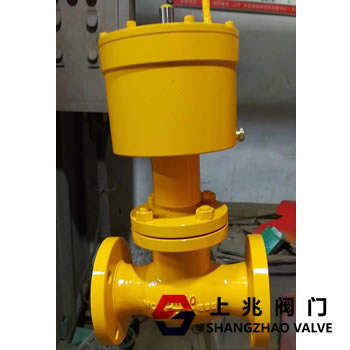

氨氣電動緊急切斷閥的機能先容
氨氣電動緊急切斷閥合用在液氨、氨氣、自然氣，煤氣、液化氣的長輸管線、城市燃氣輸配管網，是根據GB／T12237-2007《石油、石化及相關產業用的鋼制球閥》、GB／T12224-2005《鋼制閥門一般要求》及相關閥門尺度要求制造，采用浮動球二片式典型結構，全通徑設計，不銹鋼球體，具有結構簡樸、安裝利便、啟閉操縱省力、便于維修維護、機能安全、可靠、抗侵蝕機能高等特點?？蓪?zhuān)門用于自然氣、煤氣、液化氣等燃氣及非侵蝕性氣體管道控制和流量控制。
氨氣電動緊急切斷閥主要機能特點：
1．殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐侵蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2．電機-全封鎖式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
3．手動結構-手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操縱。通電時，離合器自動復位。
4．指示器-指示器安裝在中央軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更利便。
5．干燥器-用來控制溫度，防止因為溫度和天色變化導致執行器內部水分凝聚，保持內部電氣元件的干燥。
6．限位開關-機械、電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡樸的調整機構能并利便地設定位置，且不受手輪過量的影響。
7．扭距開關-可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）
8．自鎖-精密的雙蝸輪蝸桿機構可傳輸大扭距，效率高，噪音低（zui大50分貝），壽命長有自鎖功能，防止反轉，傳動部門不亂可靠部門不亂可靠，無需再加油。
9．防脫螺栓-拆除外殼時，螺栓附在殼體上，不會(huì )脫落。
10．安裝-底部安裝尺寸符合ISO5211尺度，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。11．線路-控制線路符合單相或三相電源尺度，線路布置緊湊公道，接線端子可有效知足各種附加功能的要求。
12．蝸輪-采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平衡且耐磨，使用壽命長。
13．PCU板-結構緊湊公道，將PCU板內置于機殼內。
氨氣電動緊急堵截閥尺度規格：
外殼:防水級別IP67,NEMA4and6
電機電源:尺度：220VAC單相
可選：110VAC單相,380/440VAC3相,50/60Hz,±10%
24VDC/110VDC/220VDC
電機:鼠籠式異步電機
限位開關:開/關，各1個SPDT,250VAC10A
輔助限位開關:開/關，各1個SPDT,250VAC10A
扭矩開關:開/關，各1個SPDT,250VAC10A
CHQ-005/008/010除外
行程:90°±10°0°～270°可選
失速防護/操縱溫度:內置過熱保護，開115℃±5℃/關97℃±5℃
指示器:連續的位置指示刻度
手動操縱:機械離合機構，配手輪操縱
自鎖裝置:蝸輪，蝸桿機構提供自鎖
機械限位2個外部調整螺栓
干燥器:7-10W（110/220VAC）
接線孔:2個PF3/4”
環境溫度:-20℃～+70℃
潤滑:鋁基潤滑脂（EP型）
材料:鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度:zui大90％RH-非凝聚
抗震機能:XYZ10g，0.2～34Hz，30分鐘
外涂層:干粉，環氧聚酯，具有*防腐功能
