氣動切斷閥采用O型球芯結構，故又稱氣動O型切斷球閥。具有結構緊湊、體積小、重量輕、閥座與端部法蘭距離短、物料滯留少、密封可靠、循環性能好、流阻小、裝卸方便等特點。

 氣動切斷閥適用于兩位切斷的場合，閥門與執行機構的連接采用直接連接。氣動切斷球閥具有連接簡單、結構緊湊、體積小、重量輕、阻力小、動作穩定可靠等優點。

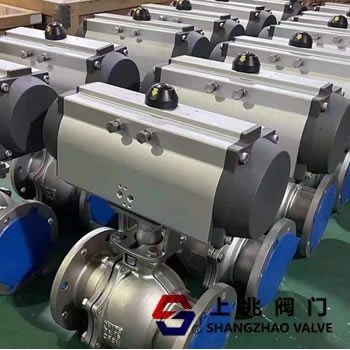

由氣動執行器和O型球閥組成。氣動截止球閥的閥體與執行機構直接連接。氣動切斷球閥可配有限位開關盒、電磁閥、減壓閥等。使用0.4-0.7 MPa氣源可實現切斷操作，并發出兩對無源接點信號指示閥門開關。

 當電源故障時，單作用氣動執行機構可根據系統設定的要求自動處于開啟或關閉位置，雙作用氣動執行機構可在斷氣后保持。氣動執行機構可以選擇單作用氣動執行機構和雙作用氣動執行機構。

 電動截止球閥通常適用于密封要求嚴格的場合，不銹鋼切斷閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制中，采用直接連接方式，連接簡單，結構緊湊，動作穩定。

 對于雙氣動程控閥，當控制器根據預編程的程序向電磁換向閥輸出電信號時。

電磁換向閥動作，使帶壓力儀表的空氣通過電磁換向閥的開關進入氣動執行機構氣缸的下腔推動活塞向上運動，活塞帶動閥桿，閥桿抬起閥芯與閥座分離，閥門開啟。

 當換向閥的電信號切斷時，活塞反向運行壓緊閥芯和閥座，閥門處于關閉狀態。這種閥門配置稱為常閉。相反，要使其常開，只需改變電磁換向閥與氣動執行機構的連接方式即可。
