快速掌握調節閥的分類方法和知識就是這么簡單！調節閥也叫控制閥，根據不同的標準和設計有不同多分類，上兆閥門今天就這個分類和大家聊一聊，大家可以拍磚，一起研討調節閥的種類繁多。隨著各類成套設備不斷增加，且有多種分類方法。工藝流程和性能的不斷改進、調節閥的種類還在不斷增加，而且有很多分類的方法。

1-開關型氣動調節閥

1.1.1按驅動方式分類

1.自力式調節閥：利用被調介質(液體、空氣、燕汽、天然氣等)自身能量實現介質溫度、壓力、波微壓調節閥等。最自動調節的閥門，如自力式壓力調節閥、自方式溫度調節網、自力式差壓調節陶自力式

2. 驅動式調節閥：借助手動、電動、氣動來操縱的調節閥，如氣動調節閥、電動調節閥、(電)液動調節閥、智能調節閥、手動調節閥等。

1.1.2按主要技術參數分類

1.按公稱尺寸分類

1)小口徑調節閥公稱尺寸的調節閥。

2)中口徑調節閥公稱尺寸 為DN50- DN300的調節閥。

3)大口徑調節閥公稱尺寸≥DN350的調節閥。

2.按公稱壓力分類

(1) 真空調節閥 工作壓力低于標準大氣壓的調節閥。

(2)低壓調節閥公稱壓力 ≤PN16的調節閥。

(3)中壓調節閥公稱壓力為 PN25 ~PN63的調節閥。

(4)高壓調節閥公稱壓力為 PN100 PN800的調節閥。類會(huì )發道自尚第 1(5)超高壓調節閥公 稱壓力>PN800的調節閥。

3.按介質工作溫度分類

(1)高溫調節閥1>450C 的調節閥。

(2)中溫調節閥120C <1≤450T的調節閥。

(3)常溫調節閥29C ≤1≤120C的調節閥。

(4)低溫調節閥-100C ≤l≤-29心的調節閥。

(5)超低溫調節閥t<- 100C的調節閥。

4.按閥體材料分類：

(1)非金屬材料調節閥如陶瓷調節閥、 玻璃鋼調節閥、塑料調節閥等。

(2)金屬材料調節閥如銅合金調節閥、鋁合金調節閥、鉛合金調節閥、鈦合金調節閥、蒙乃爾合金調節閥、哈氏合金調節閥、鑄鐵調節閥、碳素鑄鋼調節閥、低合金鋼調節閥、高合金鋼調節閥、不銹鋼調節閥。

(3)金屬閥體襯里調節閥如襯鉛調節閥、 襯聚四氟乙烯調節閥、村搪瓷調節閥等。

5.按與管道的連接方式分類

(1)法蘭連接調節閥閥體上帶有法蘭，與管道采用法蘭連接的調節閥。

(2)螺紋連接調節閥閥體上帶有內螺紋或外螺紋，與管道采用螺絞連接的調節閥。

(3) 焊接連接調節閥 閥體上帶有焊口，與管道采用焊接連接的調節閥。

(4)夾箍連接調節閥閥體 上帶有夾口，與管道采用夾箱連接的調節閥。

(5)卡套連接調節閥 用卡套與管道連接的調節閥。

6.按照操控方式來分類

(1)手動調節閥 借助手輪、手柄、杠桿或鏈輪等，由人力來操縱的調節閥。當霄惠傳遞較大的力矩時，可采用蝸輪、齒輪等減速裝置。

(2)電動調節閥用電動機或其他電氣裝置操縱的調節閥。湖州奧食西海銀序大代(3) 氣動調節閥借助空氣的壓力操縱的調節閥。

1.1.3 按用途和作用分類

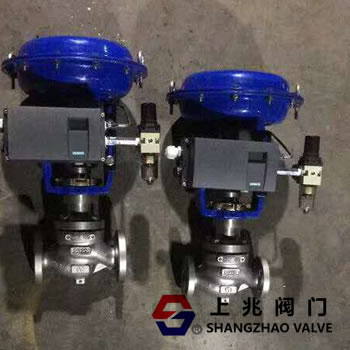

2-比例式氣動薄膜調節閥

1.流量自動調節的調節閥:升壓設備壓送到管道的液體的流量，可借助流量變送器測量。變送

器的標準輸出信號傳送給調節器，調節器發生的控制信號通過閥門定位器作用在調節閥上。當有擾動作用時，如果管路中的流量下降，調節器使調節閥開大，一直到回復原來的流量。

2.液面自動調節的調節閥:罐中的液面高度的信號，由變送器傳送給調節器。輸出值與給定值在調節器中比較，調節器輸出信號作用于調節閥。當液面增高時，流量減少:相反，當液面下降時，流量增加。

3.壓力自動調節的調節閥:使系統或罐中保持壓力恒定的調節閥。

4.溫度自動調節的調節閥。 (使工藝過程保持一定溫度的調節閥)

1.1.4按結構型式分類

1.氣動調節閥

(1)按氣動執行機構的形式分類

1) 薄膜執行機構。又分直裝式(正作用和反作用)及側裝式(正作用和反作用)。

2)活塞執行機構。又分比例式(正作用和反作用)和二位式。

3)長行程執行機構。

4)滾動薄膜執行機構。

(2)按調節形式分類

①調節型;

②切斷型;

③調節切斷型。

(3)按移動形式分類:①直行程;②角行程。

(4) 按閥芯形狀分類①平板形閥芯;②柱寨形閩芯;③窗口形閥芯:④套筒形網芯;⑤多級形閥芯;⑥偏旋形閥芯;⑦蝶形閥芯;⑧球形閥芯。

(5) 按流量特性分類:①直線;②等百分比;③拋物線;④快開。

(6)按上閥蓋形式分類:①普通型:②散(吸)熱型: ③長頸型;④波紋管密封型。

2. 電動調節閥

(1)按電動執行機構的形式分類 ①角行程;②直行程;③多回轉式。(2)按附件形式分類①伺服放大器; ②限位開關。

(3)按流量特性分類①直線; ②等百分比;③拋物線;④快開。

(4) 按上蓋形式分類①普通型;②散(吸)墊型;③長頸型;④波紋管密封型。

3.手動調節閥

按閥芯形狀分類:①圓錐形;②柱塞形;③窗口形;④套筒形:⑤多級形;⑥偏旋形;⑦蝶形;⑧球形或半球形。

另外，還有(電)液動調節閥和智能型調節閥等。

3-碳鋼和不銹鋼材質，

氣動分為薄膜開關型，薄膜調節型，薄膜開關型，活塞調節閥型。
