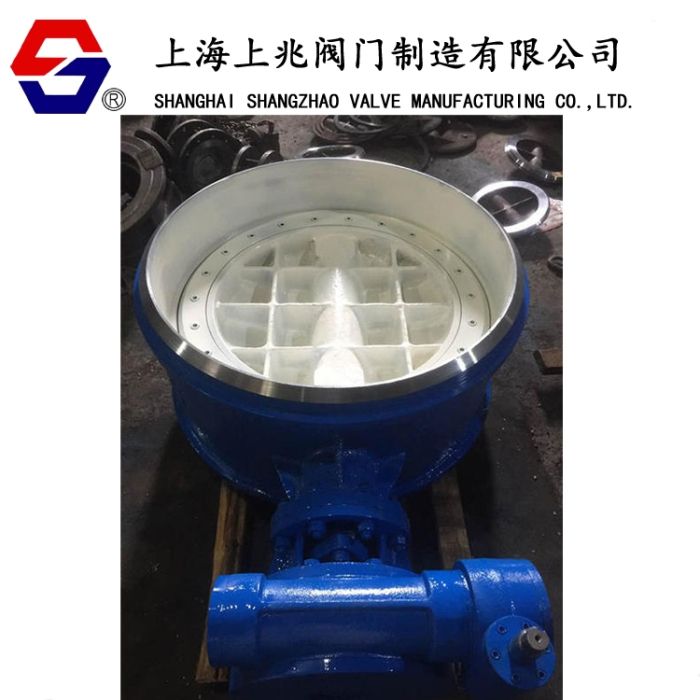

平板緊急切斷閥是一種單閘板或是其間帶有撐開機構的雙閘板閥門。不銹鋼蝶閥與熱力設備的極限溫度(壓力)安全控制器聯接，當設備內檢測點的溫度(壓力)超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。不銹鋼減壓閥采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，并在閥體內或閥后噴入冷卻水，將介質的溫度降低，這種閥門稱為減壓減溫閥。緊急切斷閥又叫做安全切斷閥，是指在遇到突發情況的時候，閥門會(huì )迅速的關閉或者打開，避免事故的發生。平板緊急切斷閥在介質工作壓力低時,容易導致出現一個滲漏。為保證系統閥門在全壓程下的良好環境密封,須在閥座上施加沒有足夠的預緊力。然而,較大的預緊力和當介質不同壓力高時,經常啟閉可能使密封面磨損速度過快,影響我國閥門的使用網絡(luò )壽命。同時,緊急切斷閥通?？梢圆捎眠@種鑄鐵或鑄鋼材料,非常笨重,不適合廣泛應用于企業一些具有機動時間場合。因此研究設計了脹縮式輕便緊急切斷閥,減輕了平板緊急切斷閥的質量,提高了機械密封處理性能和使用產品壽命。

整體結構

該閥整體采用對稱扁平閥體結構，將普通緊急切斷閥的閥體與閥蓋合為一體，閥體設計成扁平方形（圖1）。 這種設計減小了閥體的結構尺寸和體積。 省去了閥體和閥蓋之間的連接螺栓，有效地減小了閥門的質量。

本實用新型閥座獨立設計，將普通緊急關閉閥座與閥門接口合二為一，同一閥體更換不同的閥座可以改變閥門接口形式(圖2) ，有效地提高了閥體的通用性和維修性，同時避免了閥體變形導致高壓條件下閥門密封效果較差的問題。

密封結構

為了增加緊急切斷閥在低壓下的密封能力，解決緊急切斷閥在低壓下的泄漏問題，減少閘板與閥座密封圈之間的摩擦，延長緊急切斷閥的使用壽命，緊急切斷閥密封設計為鋼球頂機械伸縮密封機構(圖3)。當緊急切斷閥關閉時，鋼球頂起機構將打開兩個閘板并壓緊蓋子，產生密封比壓，達到雙面強制密封的效果。當緊急切斷閥開啟時，鋼球頂起機構收縮，閘板遠離密封面向內回縮，減少了閘板在開啟或關閉過程中與閥座密封圈之間的摩擦。

暗桿緊急切斷閥開度指示器

磁力式緊急切斷閥開度指示器利用閘門上的磁鐵驅動安裝在緊急切斷閥外的磁感應表指針，顯示緊急切斷閥的開度（<圖4）。 在閥門開度不同情況下，安裝在門板上的磁鐵與指示器之間的距離和方向不同，指示器上的磁感應點也產生不同強度和方向的感應，指針指示閥門的不同開度。
