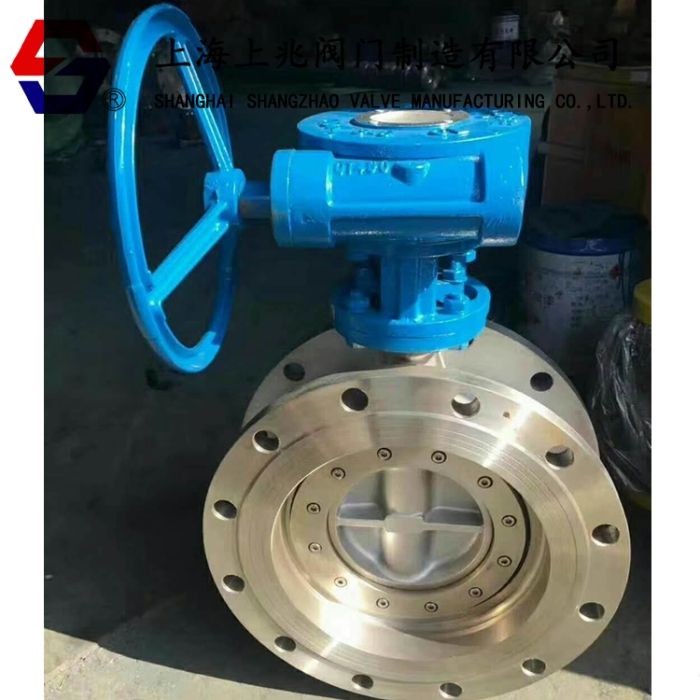

傳統比例壓力控制閥(溢流閥或溢流閥)的輸出壓力隨著輸入壓力的增加而增加。不銹鋼蝶閥與熱力設備的極限溫度(壓力)安全控制器聯接，當設備內檢測點的溫度(壓力)超過設定的極限數值時，自動快速關閉供氣閥門，停止燃料的供給。緊急切斷閥又叫做安全切斷閥，是指在遇到突發情況的時候，閥門會(huì )迅速的關閉或者打開，避免事故的發生。不銹鋼球閥與可燃氣體泄漏監測儀器聯接，當儀器檢測到可燃氣體泄漏時，自動快速關閉主供氣閥門，切斷燃氣的供給，及時制止惡性事故的發生。 本文提出的新型比例控制氣動閥既具有直接比例控制功能，又具有逆比例控制功能（輸出壓力隨輸入壓力的增大而減?。?。 當輸入彈簧力或電磁力為零時，常規減壓閥為直動先導式雙向三通減壓閥，連接主入口壓力和副出口壓力的可變節流孔的流通面積最小，即常閉狀態，輸出壓力最低。 當新的比例氣動閥的輸入壓力為零時，連接一次壓力和二次壓力的可變孔口的流動面積最大，即常開狀態，因此輸出壓力最高。 當入口壓力增加到一定值時，可變孔流面積變?yōu)樽钚〉搅恪?目前，該閥最有前途的應用是在空壓機行業，通過逆比例閥的控制作用，使壓縮機的外部空氣消耗與壓縮機的進氣保持一致。

當比例控制氣動閥的入口壓力 p 1較小時(圖1) ，墊圈便不會(huì )升起，而小圓錐閥瓣則完全開啟。此時，出口壓力 p2隨著進口壓力 p1的增大而增大，起到比例調節的作用。

1閥體21帶阻尼孔的螺釘31塞子41可調旋鈕51上彈簧座61大彈簧71下彈簧座81活塞91墊圈101小圓盤(錐形)111復位小彈簧121微調旋鈕

圖1 比例調節氣動閥

當進氣口壓力P1 增加到我們一定值時,墊片在一個進氣口相對壓力P1 、大彈簧的作用力W1 、復位小彈簧的作用力W2 以及出氣口溫度壓力P2 的作用下而左移, 同時, 小錐形閥瓣也將左移,致使通過節流孔的通流部分面積不斷減小, 從而可以使出氣口之間壓力P2 隨進氣口進入壓力P1 的增大而減小,起到一種反比例關系調節的作用。

當入口壓力P1達到設定的最大值時，墊圈和小回位彈簧向左移動至最大值，小錐形閥瓣完全堵塞出口，即節流孔的流通面積為零，氣體只能通過下一個孔口排出，P2為0。 通過調節微調旋鈕可調節大小彈簧的預緊力，從而調節工作壓力范圍。
