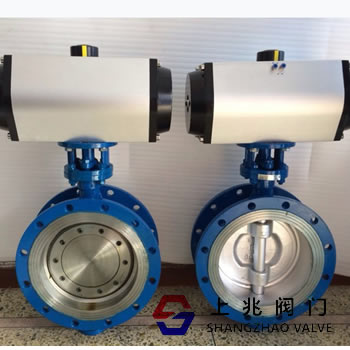

D643H硬密封氣動蝶閥
日期： 21-06-26 閱讀次數：
一、D643H硬密封氣動蝶閥--產品概述：
SZ/上兆品牌的氣動硬密封蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成，也可稱為氣動三偏心蝶閥。閥座采用硬密封兼容的
多層次結構。氣動金屬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源便可控制運轉，可實現對壓力、
流量、溫度、液位等參數的調節。氣動硬密封不銹鋼蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二
對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積
小、重量輕，所以氣動金屬密封蝶閥主要應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道
上。
二、D643H硬密封氣動蝶閥產品特點：
（1）氣動金屬密封蝶閥采用三偏心密封結構，閥座與蝶板磨損小，具有越觀越緊的密封功能。
（2）密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐
腐蝕,使用壽命較長等特點。
（3）蝶板密封面采用堆焊鈷基硬質合金，密封面不易磨損，使用壽命較長．
（4）大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
（5）氣動三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任意方向安裝。
（6）氣動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
三、D643H硬密封氣動蝶閥 主要設計標準：
設計標準 GB/T12238-1989
法蘭連接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度 GB/T12221-1989
壓力試驗 GB/T13927-2000；JB/T9092-1999
四、氣動硬密封蝶閥 執行器技術參數：
公稱通徑DN(mm) DN50～1000mm 執行器型號 GT、AT、AW系列單雙作用氣動執行器
公稱壓力(MPa) PN1.0、1.6、2.5MPa 供氣壓力 0.4～0.7MPa
閥體形式 直通鑄造閥體 氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
連接形式 法蘭式、對夾式 環境溫度 -30～+70℃
閥芯形式 蝶板式 作用形式 單作用執行機構、雙作用執行機構
密封填料 柔性石墨、聚四氟乙烯 可配附件
定位器、電磁閥、空氣過濾減壓器、保位
閥、行程開關、閥位傳送器、手輪機構等
流量特性 近似等百分比、直線性 氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳
動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合
理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。
使之與閥門的同步精度。
動作范圍 0～90°
泄露量Q 符合ANSI B16.104 IV級標準
適用溫度 硬密封≤450℃
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的2%
可調范圍 50：1
配置執行機構 GT、AT、AW系列單雙作用氣動執行器
控制方式 開關兩位控制、4-20mA模擬量控制
五、D643H硬密封氣動蝶閥 主要零件材料：
零件名稱 材料
閥體 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 不銹鋼與石棉板組合成多層次
閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料 O型圈、柔性石墨
六、D643H硬密封氣動蝶閥 主要性能規范：
公稱通徑DN(mm) DN50～1200
公稱壓力 PN(MPa) 0.6 1.0 1.6 2.5
試驗壓力
強度試驗 0.9 1.5 2.4 3.75
密封試驗 0.66 1.1 1.76 2.75
低壓氣密試驗 0.5～0.7
適用介質 空氣、水、污水、蒸氣、煤氣、油品等
適用溫度 碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃
