QDQ421F-25P-50_不銹鋼氣動緊急切斷閥
日期： 21-11-09 閱讀次數：
一、QDQ421F-25P-50_不銹鋼氣動緊急切斷閥產品概述：
QDQ421F-25P-50 不銹鋼氣動緊急切斷閥由浮動式活塞執行機構組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。適用于氨氣/燃氣儲罐，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。
二、QDQ421F-25P-50_不銹鋼氣動緊急切斷閥工作原理：

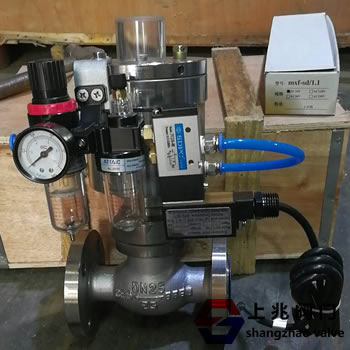

不銹鋼氣動緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
1、燃氣泄漏報警器報警通電,電磁閥通電排氣,閥門自動關閉。
2、手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉。
三、不銹鋼氣動緊急切斷閥性能參數：
壓力等級：2.5/4.0Mpa
氣缸工作壓力：0.3-0.6Mpa
使用溫度：-40~+80℃
氣缸使用介質：氮氣、無水空氣
使用介質：天然氣，液化氣，液氨 ,氣體
熔閉時間：±70℃
關閉時間： ≤5秒
氣缸開啟壓力； ≥0.3-0.6Mpa
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA(彈簧鋼)
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
類型：氣動/常閉式.常開式 鑄剛/不銹鋼
四、不銹鋼氣動緊急切斷閥注意事項：
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3、切斷閥采用止回閥原理，只能單向截斷，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。
4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。
