襯氟閥門
襯氟對夾式蝶閥
D371F46-16C 襯氟對夾式蝶閥是隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。
D371F46 襯氟對夾式蝶閥產品概述：
D371F46-16C 襯氟對夾式蝶閥是隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等優點，與同參數閘閥比較，平均減累重量達30~50%,蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等等，轉矩相反，因此啟閉力矩較小。
1.其基本類型有兩種，法蘭式和對夾式（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中蝶閥閥桿與蝶板（鍛）為一體，表面均勻包裹一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性忖墊閥座，完全達到介質的零泄漏。
2. 由上述型號擴展而成的法蘭式和對夾式半襯里蝶閥，其內件蝶板和閥桿不襯，采用耐蝕不銹鋼材料；而閥體采用全襯工藝。這種結構稱為半襯里蝶閥。
D371F46 襯氟對夾式蝶閥結構特點：
1. 中線蝶閥為整個蝶板與蝶座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節。
2. 四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
A. 軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；
B. 軸頭端面采用彈性O型圈和軸肩處鋼性墊圈、彈性橡膠墊組合；
C. 軸的徑向采用O型圈與金屬墊的組合；
D. 閥座鑲在有彈性的閥體槽內。
3. 采用可調彈性彈子定位，定位準確，結構簡單。
設計規范：遵循GB 12238，API609標準。
驅動方式：手動、蝸輪傳動、氣動、電動。
a. D371F46 半襯里型：閥體全襯里/蝶板全襯層/蝶板與板軸合為一體
b. D371F4 全襯里型：閥體全襯里/蝶板全襯層
c. D371F46 全襯里型：閥體全襯里/蝶板為不銹鋼(不襯)
D371F46 襯氟對夾式蝶閥執行標準：
設計與制造：GB/T 12238(中線) / API609
結構長度：GB/T12221 / API609
法蘭尺寸：HG/T20592 / ASME B16.5
壓力試驗：GB/T13927 / API598
標志：GB/T 12220
供貨：JB/T 7928
D371F46 襯氟對夾式蝶閥--主要零部件材料表：
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 蝶板 | WCB | 35 | CF8 | CF8M | CF3 | CF3M |
| 3 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
| 4 | 襯里/閥座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 5 | 密封圈 | FPM(氟橡膠) | FPM(氟橡膠) | ||||
| 6 | 彈性條(墊) | Si(硅橡膠) | Si(硅橡膠) | ||||
| 7 | 調節定位座 | 0Cr18Ni9 | 0Cr18Ni9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 8 | 緊固螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 操作手柄 | ZL101 | |||||

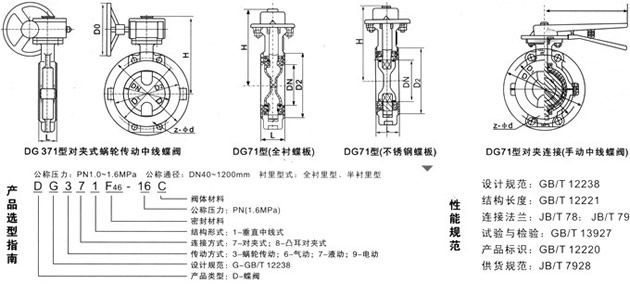

D371F46 襯氟對夾式蝶閥--主要外形和連接尺寸：
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 46 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 52 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 56 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 56 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
| 200 | 8 | 60 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 68 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 78 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 78 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 | ||||||
