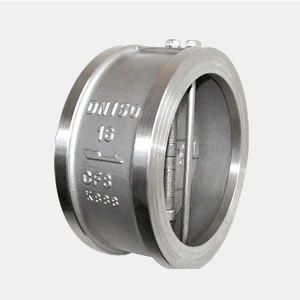

上海上兆制造有限公司生產的不銹鋼閥門中的止回閥也可稱之為單向閥、逆止閥蝶形止回閥有兩個彈簧加載的D形閥瓣，它們位于穿過閥門通孔的肋軸上。兩個閥瓣圍繞中間的閥軸旋轉，就像兩個滑動門。同時，它們配有彈簧，幫助兩個閥瓣向閥門關閉的方向移動。

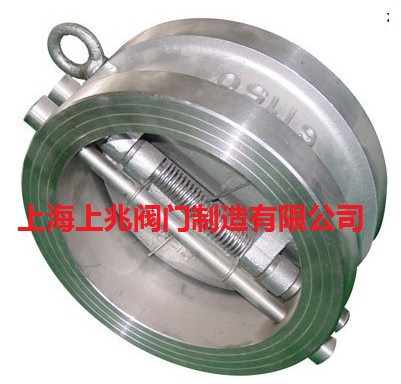

H76H蝶式止回閥雙瓣結構采用兩個彈簧加載的半盤，懸掛在垂直中心的鉸鏈銷軸上。當流體開始流動時，閥瓣被作用在密封表面中心的合力打開。反作用的彈簧支撐力的作用點位于閥盤表面的中心之外，因此閥盤的根部首先打開。這就避免了舊的常規閥在閥瓣開啟時密封面的摩擦現象，消除了部件的磨損。

當流速減慢時，扭簧自動反作用，使閥瓣關閉并靠近閥座，從而減少關閉行程距離和時間。當流體倒流時，閥瓣逐漸靠近閥座，閥門的動態響應大大加快，從而減少水錘現象的影響，達到無沖擊性能。當閥門關閉時，彈簧力的作用使閥瓣頂端先關閉，防止閥瓣根部咬合，使閥門能更長時間保持密封完整性。

H76H蝶式雙瓣止回閥結構簡單，只能安裝在水平管道上，密封性能差，使用中對其密封性能要求不高。蝶式雙閥瓣止回閥靠介質本身的流動自動開啟和關閉其閥瓣，以防止介質回流和水。

產生錘擊效應，適用于城市、工業、高層建筑的給排水管道。其結構長度比旋啟式止回閥短，安裝方便。
