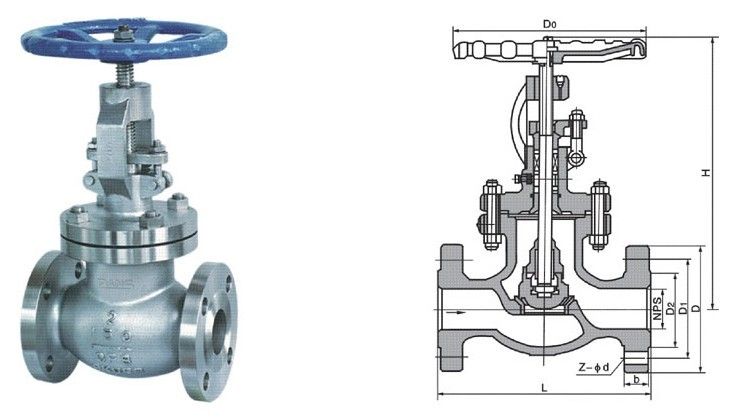

美標不銹鋼截止閥

J41Y-150/300Lb 美標不銹鋼截止閥是以不銹鋼為主要材質美國國家標準ANS1B16.34,生產的截止閥又稱截門閥，屬于強制密封閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會(huì )發生閥桿頂彎的故障。截止閥的啟閉件是塞形的閥瓣，密封呈平面或錐面，閥瓣沿閥座的中心線作直線運動。美標截止閥可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等各種類似流體的流動。

①產品的設計制造符合美國國家標準ANS1B16.34,美國B(niǎo)S1873等國外先進標準要求。

②閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。

③關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。

④閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。

⑤大口徑、高壓截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。

⑥主體材料、內件材料、填料、緊固件的材料可按用戶要求或實際工況條件合理組合。

A、開啟過程

1在關閉位置，閥體受閥桿的機械施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，閥芯旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和閥芯同時旋轉90°。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫閥芯，使其緊密地壓在閥座上，達到完全密封。
