D641F46氣動襯氟蝶閥標準規范與結構特點
日期： 22-04-08 閱讀次數：
D641F46氣動襯氟蝶閥標準規范與結構特點：
D641F46 氣動襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯體化閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，適用在 -50℃～150℃的各種濃度的王水、硫酸、鹽酸、qing氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體介質的各種工業管路上使用。
D641F46氣動襯氟蝶閥結構特點：
1.采用精加工的襯氟蝶板，氟塑料與金屬基體無間隙緊密結合，有效排盡夾層氣泡，消除起層、開裂等工藝缺陷。
2.閥座徑向密封設有360°彈性增力墊，施加徑向回復力，自動調節變形，可靠保證長期使用狀態下無介質內漏。
3.襯氟蝶板上、下軸肩采用多級加載彈性密封，實現密封自動補償，使上下軸密封面構成無間隙，保證介質無外漏。

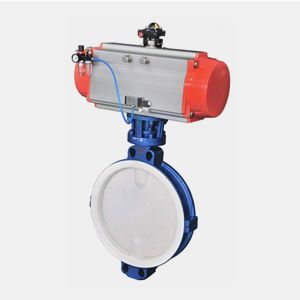

D641F46氣動襯氟蝶閥氣動執行器：
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
D641F46氣動襯氟蝶閥標準：
設 計 標 準：GB/T12238-1989；lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1
壓 力 試 驗：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986
