當前位置：首頁
> 不銹鋼球閥> 不銹鋼夾套保溫球閥

不銹鋼球閥

不銹鋼夾套保溫球閥

BQ41PPL-16P 不銹鋼夾套保溫球閥是我公司為滿足客戶特殊工況需要在一體式保溫球閥基礎上開發的新型保溫球閥，具有保溫、保冷特性。該閥根據用戶需要在夾套注入蒸氣、導熱油、冷卻水、冷氣等。

高溫夾套球閥導熱油夾套球閥全通徑保溫球閥

產品介紹

BQ41PPL/F 不銹鋼夾套保溫球閥產品概述：

BQ41PPL-16P 不銹鋼夾套保溫球閥是我公司為滿足客戶特殊工況需要在一體式保溫球閥基礎上開發的新型保溫球閥，具有保溫、保冷特性。該閥根據用戶需要在夾套注入蒸氣、導熱油、冷卻水、冷氣等，從而使整個閥門在常溫或降溫時達到所需要的溫度，防止介質結晶，其相比普通一體式保溫球閥最大的特點是采用連接口尺寸比安裝管道要小的縮徑型設計，本產品有法蘭加大型和不加大型兩種連接尺寸標準。保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質。

BQ41PPL/F不銹鋼夾套保溫球閥產品特點：

①保溫球閥具有良好的保溫、保冷特性，主要用于石油、化工、冶金、制藥等系統，以輸送常溫下會(huì )凝固的高粘度介質。

②保溫球閥的保溫夾套內可通入保溫介質，一般采用導熱油或水蒸氣作為保溫介質。

③浮動球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

④在各種閥門中，球閥的流動阻力最小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過

⑤保溫球閥的結構簡單，結構緊湊，密封性能好，密封面與球閥常在閉合狀態，不易被介質沖蝕，適用于水、溶劑、酸和天然氣等一般工業介質，也適用于工作條件相對惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等介質。

BQ41PPL/F不銹鋼夾套保溫球閥技術規范：

①設計與制造標準按GB12237標準

②結構長度標準按GB/T 12221標準

③連接法蘭標準按JB79、HG/T 20592、GB/T 9113標準

④試驗與檢驗標準按GB13927 GB/T 26480標準

BQ41PPL/F 不銹鋼夾套保溫球閥主要零件部件材料表：

序號	零件名稱	材料名稱
1	閥體	WCB	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
2	球體	2Cr13	0Cr18Ni9	00Cr19Nill	0Cr17Ni12Mo2	0Cr17Ni12Mo2
3	閥桿	2Cr13	0Cr18Ni9	00Cr19Nill	0Cr17Ni12Mo2	0Cr17Ni12Mo2
4	夾套	WCB	CF8(304)	CF3(304L)	CF8M(316)	CF3M(316L)
5	密封圈	聚四氟乙烯、對位聚笨
6	填料	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
7	墊圈	V型聚四氟乙烯、柔性石墨環、聚四氟乙烯片、柔性石墨復合墊
適用溫度		-28~300℃

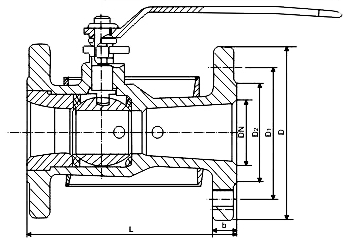

BQ41PPL/F不銹鋼夾套保溫球閥主要外型尺寸表：

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	L	D	D1	D2		Z-Φd
1.6	15	95	95	65	45	14	4-Φ14
	20	105	105	75	55	14	4-Φ14
	25	160	115	85	65	14	4-Φ14
	32	165/200	135	100	78	16	4-Φ18
	40	180/205	145	110	85	16	4-Φ18
	50	200/220	160	125	100	16	4-Φ18
	65	220	180	145	120	18	4-Φ18
	80	250	195	160	135	20	8-Φ18
	100	280	215	180	155	20	8-Φ18
	125	320	245	210	185	22	8-Φ18
	150	360	280	240	210	26	4-Φ23
備注		此為法蘭不加大型連接尺寸
1.6	15	95	105	75	55	14	4-Φ14
	20	105	115	85	65	14	4-Φ14
	25	160	135	100	78	16	4-Φ18
	32	165/200	145	110	85	16	4-Φ18
	40	180/205	160	125	100	16	4-Φ18
	50	200/220	180	145	120	18	4-Φ18
	65	220	195	160	135	20	8-Φ18
	80	250	215	180	155	20	8-Φ18
	100	280	245	210	185	22	8-Φ18
	125	320	280	240	210	24	8-Φ23
	150	360	335	295	265	26	8-Φ23
	200	400	405	355	320	30	12-Φ25
備注		此為法蘭加大型連接尺寸
